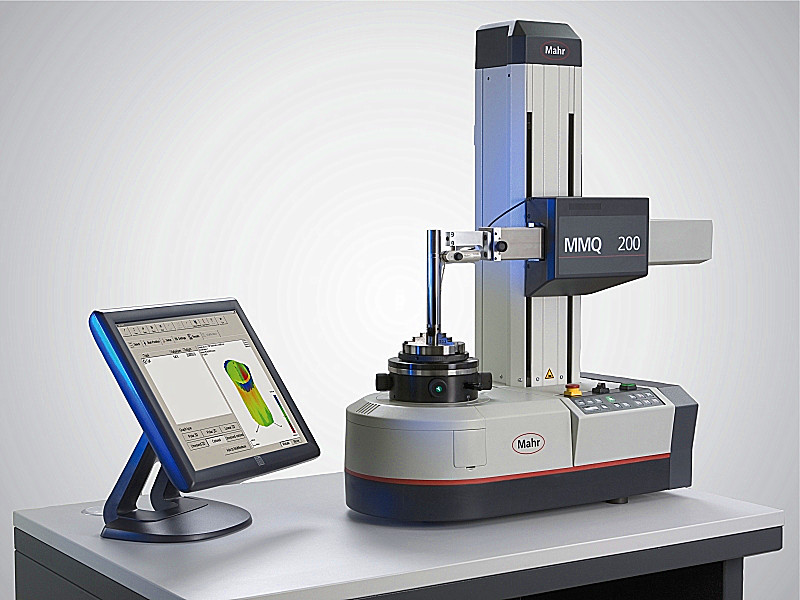

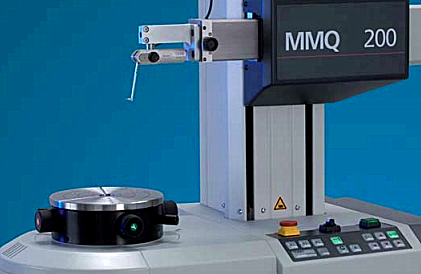

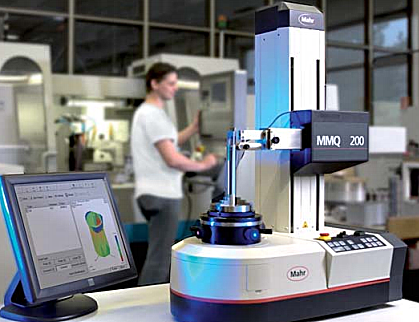

Product Center馬爾圓柱度儀MMQ200
 | 產品簡介: ? 為了保證產品的制造品質，MarForm MMQ 200可按DIN/ISO 1101評定各種形位誤差并出具報告。可測量參數如下： ? 圓度；直線度；平面度 (圓形掃描評定)；平行度；錐度；同心度，同軸度；跳動，全跳動；圓柱度；斜度；直度 (以圓形掃描面為基準)；角度；扇形區間上的圓度、平面度、徑向跳動；區間上的直線度評定 產品特征： ? 高精度的極標測量軸 (C) ? 電機驅動的垂直測量軸 (Z) ? 電機驅動的水平定位軸 (X) ? 手動調平調心工作臺 ? 手動的T20W測頭 ? 人體工學的操作面板, 可一鍵啟動相應的測量程序 (P1, P2, P3) | |||
產品參數： 圓度測量軸, C軸 ? 徑向跳動誤差(μm+μm/mm 測量高度)：0.03 + 0.0006 ? 圓度誤差(μm+μm/mm 測量誤差)：0.015 + 0.0003 ? 軸向跳動誤差(μm+μm/mm 測量半徑)： 0.04 + 0.0006 ? 圓度誤差(μm+μm/mm 測量半徑)： 0.02 + 0.0003 調心調平工作臺 ? 粗調和精調：手動 ? 工作臺直徑 160 mm ? 工作臺承載，無偏心：200 N ? 回轉計數器(50 Hz / 60 Hz)：1 – 20 (1/min) 垂直軸, Z軸 ? 測量范圍，電機驅動：250 mm ? 直線度誤差/100mm：0.15 μm ? 直線度誤差，全程：0.3 μm ? 平行度誤差，Z/C軸：0.5 μm ? 測量速度：0.5 - 20 mm/s ? 定位速度：0.5 - 100 mm/s 水平軸，X軸 ? 定位范圍，電機驅動：150 mm ? 定位速度：0.5 – 30 mm/s 允許測量范圍 ? 被測直徑不超過：230 mm ? 被測高度不超過：380 mm ? C軸與Z軸之間間距不超過 218 mm 尺寸，重量 ? 長度：803 mm ? 寬度：388 mm ? 高度：883 mm ? 重量：約120 kg |
| |||
|
|
| ||
